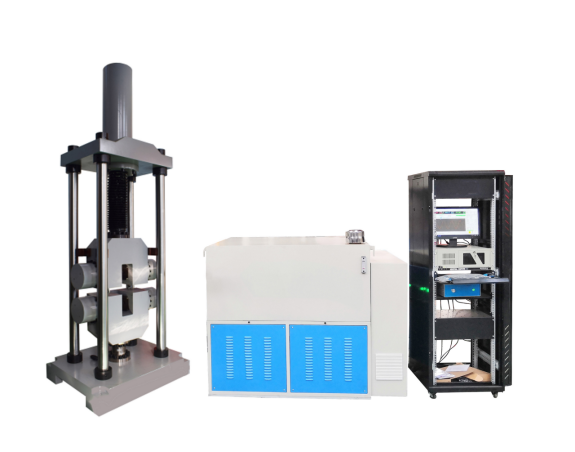

FYHUT系列2000KN/200噸微機控制電液伺服萬能試驗機采用單空間油缸上置式結構。主油缸采用雙向差動油缸，在一個空間內實現拉壓雙向控制。

試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量力、位移、變形等試驗參數。該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。計算機與測控系統采集試驗數據并發送控制指令，能自動控制試驗過程和自動求出試驗結果，并由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。系統具有返車功能，試驗結束后，加載油缸活塞可自動或手動返回初始位置。

滿足標準：

1) GB/T 2611 《試驗機通用技術要求》

2) GB/T 16826 《電液伺服萬能試驗機》

3) JJG 1063 《電液伺服萬能試驗機》

4) GB/T 228.1 《金屬材料拉伸試驗第1部分：室溫試驗方法》

應用行業：

計量質檢;冶金鋼鐵;機械制造;電子電器;汽車生產;電線電纜;民用航空;高等院校;科研試驗所;商檢仲裁、技術監督部門;建材陶瓷;石油化工;其它行業。

技術參數：

規格型號FYHUT2000KN

zui大負荷(kN)2000

試驗機準確度等級0.5級

力值示值相對誤差±0.5%

力值測量范圍1%-100%FS(全程不分檔)

變形(引伸計)測量范圍1%-100%FS

變形(引伸計)示值相對誤差±0.5%

變形(引伸計)分辨力1/500000FS

活塞上升zui大速度(mm/min)195

活塞下降zui大速度(mm/min)310

試驗力加載速率范圍0.02%-2%FS/s

立柱數4

立柱間有效距離770×470

拉伸鉗口zui大間距800

zui大壓縮空間525

圓試樣夾塊的夾持范圍Φ15～Φ30、Φ30～Φ55、Φ55～Φ70

板試樣夾塊的夾持厚度10-40、40-70

壓板尺寸200x200

活塞行程Φ240

主機外形尺寸(長x寬x高mm)1200x900x3930

油源外形尺寸(長x寬x高mm)860x1350x1250

電源三相五線制380VAC±10%，50Hz,13kW

重量9800(主機)+1200(油源)
