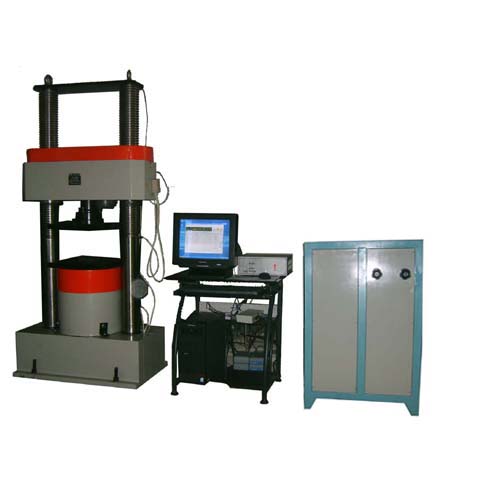

鋼筋液壓萬能試驗機主要用于鋼筋等各種金屬材料的拉伸、壓縮、彎曲及剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構(gòu)件的多種性能試驗。液壓萬能試驗機采用油缸下置式、高度低、易于操作，是工礦企業(yè)、科研單位、大專院校、工程質(zhì)量監(jiān)督站等部門的理想檢測設(shè)備。那么液壓萬能試驗機在使用時有哪些需要注意的問題?

夾具的選擇問題。必須選擇合適的夾具來完成相應(yīng)的試驗，否則不但試驗不會很理想，而且還會損壞夾具，電液伺服萬能試驗機一般只配備了做標準式樣的夾具，如果要做非標準式樣，如鋼絞線，螺紋鋼，搭接鋼筋等，必須要增配相應(yīng)的專用夾具，對于一些超硬度的材料，例如彈簧鋼等，必須使用特殊材料的夾具，否則會損壞夾具。

拉伸速度的問題。在彈性變形的狀態(tài)下，金屬的變形量很小而拉伸載荷迅速增大，這時候如果以橫梁位移控制來做拉伸試驗，那么速度太快會導(dǎo)致整個彈性段很快就被沖過去，以彈性模量為200Gpa的普通鋼材為例，如果標距為500mm的材料，在彈性段內(nèi)如以10mm/min，的速度進行拉伸試驗，那么實際的應(yīng)力速率為200000N/mm2s-1x10mm/minx1min/60sx1/50mm=666n/mm2s-1。一般的鋼材屈服強度就小于600Mpa，所以只需要1秒種就把試樣拉到了屈服，這個速度顯然太快。所以在彈性段，一般都選擇采用應(yīng)力速率控制或者負荷控制。塑形較好的材料試樣過了彈性段以后，載荷增加不大，而變形增加很快，所以為了防止拉伸速度過快，一般采用應(yīng)變控制或者橫梁位移控制。所以在GB/T228標準里面建議：“再談行范圍和直至上屈服強度，試驗機夾頭的分離速度應(yīng)盡可能保持恒定并在規(guī)定的應(yīng)力速率的范圍內(nèi)。材料彈性模量E/Nmm2<150000,應(yīng)力速率控制范圍為2-20n mm2=””>150000,應(yīng)力速率控制范圍為6-60N/MM2S-1.若僅測定下屈服速度，在式樣平行長度的屈服期間應(yīng)變速率應(yīng)在總延伸強度和規(guī)定殘余延伸強度)應(yīng)變速率不超過0.0025s-1。”這里面有一個很關(guān)鍵的問題，就是應(yīng)力速度與應(yīng)變速度的切換點的問題。Z好是在彈性段結(jié)束的點進行應(yīng)力速度到應(yīng)變速度的切換。在切換的過程中要保證沒有沖級沒有掉力。這是試驗機的一個非常關(guān)鍵的技術(shù)。

引伸計的使用問題對于鋼材的拉伸試驗，如果要求取量大力下的總延長，那么引伸計就必須跟蹤到Z大力以后在取下。對于薄板等拉斷后沖擊不大的式樣，引伸計可以直接跟蹤到試樣斷裂，但是對于拉力較大的式樣，zui好的辦法是試驗機拉伸到Z大力以后開始保持衡量位置不動，等取下引伸計以后再把式樣拉斷，以免損壞引伸計，有的夾具在夾緊試樣的時候會產(chǎn)生一個初始力，一定要把初始力消除后在加持引伸計，這樣引伸計加持的標距才使式樣在自由的狀態(tài)下的原始標距。
